Lasox システム オプション

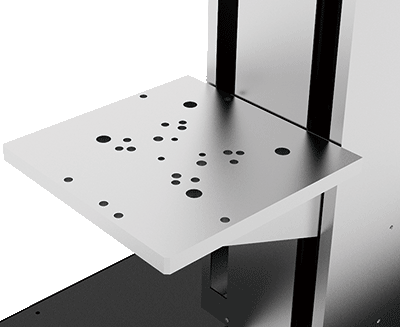

 加工レーザー加工を行っている作業者の意見を取入れ考えられたテーブルとオプション。
加工を変えます。性が考えられたテーブル。各種治具オプションを簡単に取付可能。テーブルには、10個以上の取付用穴があり、各種治具をレーザー中心で取付できます。

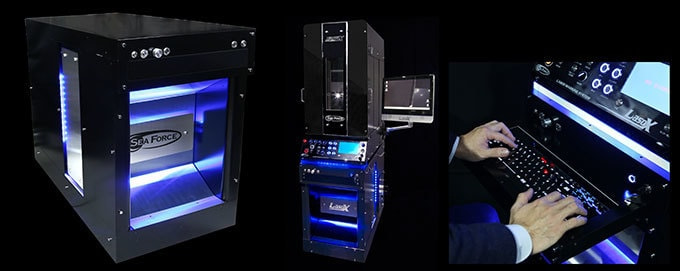

Lasox専用台(集塵装置入)

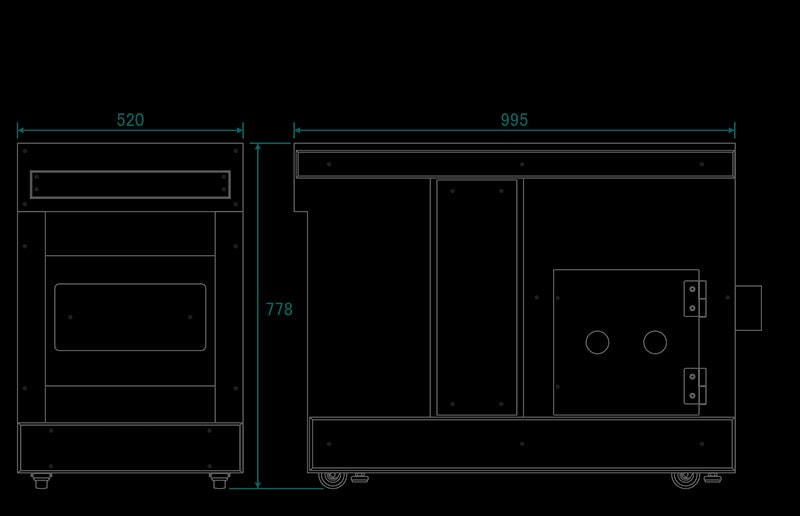

レーザーマーカー 専用台レーザー専用台寸法レーザー専用台寸法

Lasoxの為に作られた、専用台。デザインの統一感と強固な作りのメカニカルデザインデスク。頑丈に作られ、車輪もついています。※「SD」「HD」も50kg以上の重量があり安価なデスクだと安定性に欠きます。
 レーザー用集塵装置も内蔵。全面のダイヤルで集塵力の調節可能。
全面上部には、キーボードが収納されています。

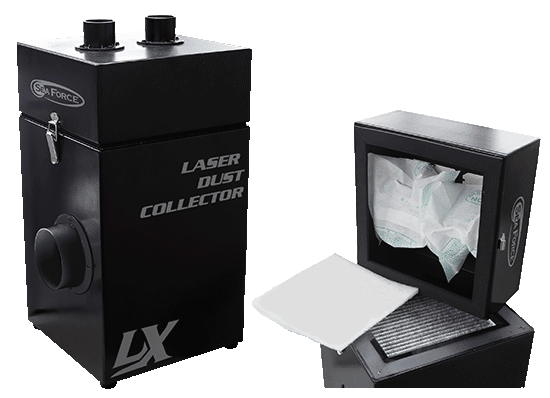

レーザー用集塵機

レーザー用集塵機環境とコストを両立した集塵装置。
従来の集塵装置では、金属マーキングをすると、一日でフィルターは詰まってしまいます。LX集塵機はお客様のコストを一番に考え一次フィルターに一般のゴミパックを装着、一回の交換で\50で済むため、一日ごとに交換することが出来ます。
①一次ファイルターにゴミパック。②二次フィルターにプレフィルター。③三次フィルターに活性炭入フィルター

レーザー用レンズ(Fシータレンズ)

Fシータレンズ
レンズを交換すれば、ワークスペースとレーザー径(繊細さ)が変わる。レーザーヘッドに取り付けられているレーザー用レンズを交換すれば、ワークスペースを変える事が出来ます。標準付属のレンズは、100㎜用なので100x100mmの範囲でマーキングできます。レンズ交換によりレーザー径も変わります。50㎜用レンズに交換すれば、通常レンズでマーキングしている時より、繊細なマーキングが可能です。
・レンズ:50㎜用 - 50㎜ x 50㎜
・レンズ:100㎜用 - 100㎜ x 100㎜(付属品)
・レンズ:160㎜用 - 160㎜ x 160㎜
※レンズに関しては、お問い合わせ下さい。

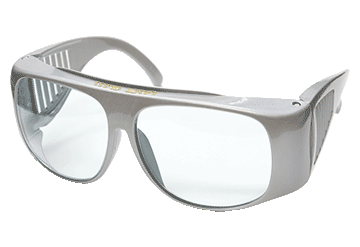

レーザー遮光メガネ

レーザー遮光眼鏡
レーザー作業の必需品。レーザーの光を遮断する遮光眼鏡。
レーザー光は、Class4の危険なレーザー光です。
レーザー加工を行う際に、必ず着用の必要があります。
各レーザーごとに眼鏡は用意されています。使用するレーザー光に合わせて
遮光眼鏡を用意ください。
・FIBER・YVO4レーザー用遮光眼鏡。
・GREENレーザー用遮光眼鏡。
・UVレーザー用遮光眼鏡。
・Co2レーザー用遮光眼鏡。

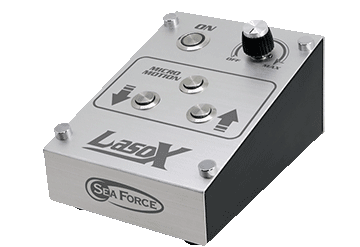

XY移動ステージ マニュアル操作用コントローラー

手動で縦横に移動するステージです。XYの微調整に。

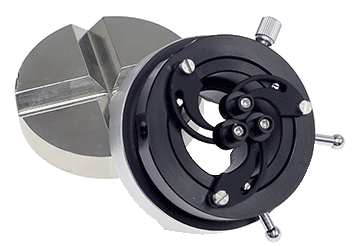

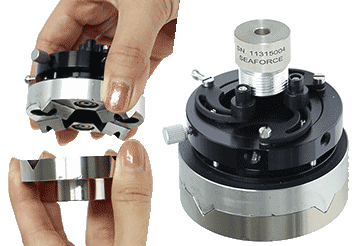

ワンタッチ 着脱バイス

パイプや指輪等の円筒形状のワークを簡単にチャッキングできる治具です。
①チャッキングホルダー
②土台は、磁石で付き簡単に取外しが可能です。
マーキングをしてから取外してマーキングの確認を簡単に行えます。確認後再度同じ位置にマーキングも可能。

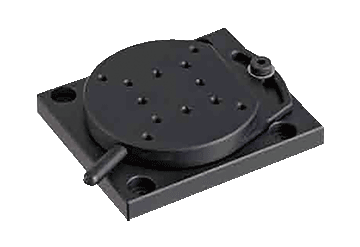

①手動回転ステージ

マーキング製品の角度を手動で調整できます。
手動回転ステージ

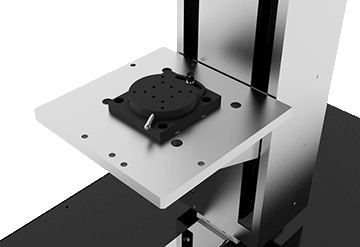

設置写真

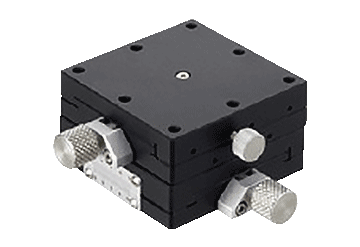

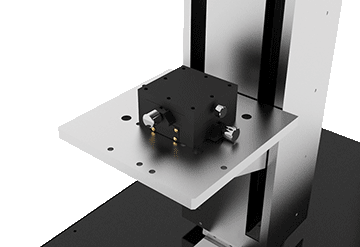

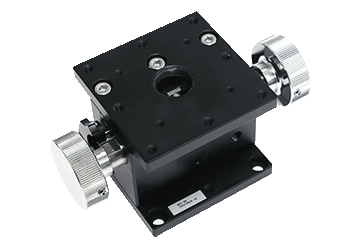

②手動XY移動ステージ

手動で縦横に移動するステージです。XYの微調整に。
手動XY移動ステージ

設置写真

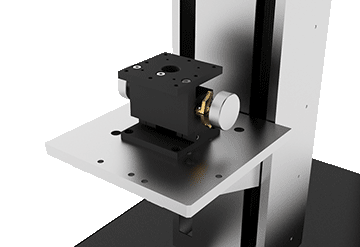

③高さ調整ステージ

高さを手動で微調整できるステージ。
高さ調整ステージ

設置写真

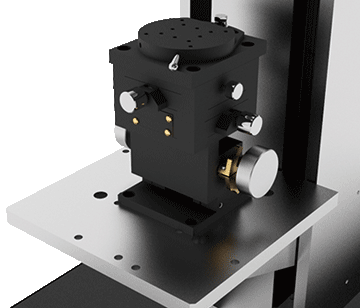

組合わせでマルチステージへ

「①②③」のオプションを組合わせることにより4軸移動バイスになります。
 マルチステージ

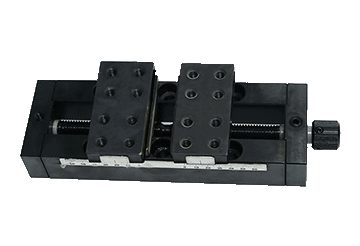

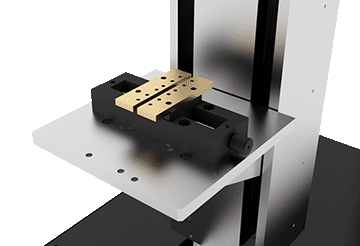

両開きバイス

精密両開きバイスにレーザー用の加工をしてあるバイスです。LaSoXのテーブルに直接取り付けられるネジ穴も加工してあります。
両開きバイス

設置写真

設置例

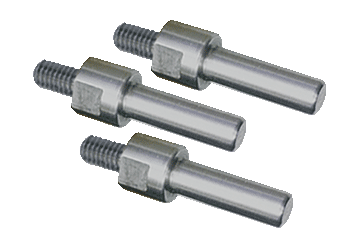

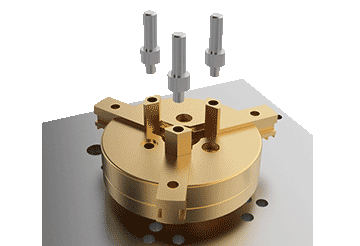

バイス専用チャック

両開きバイスや回転軸(三つ爪チャック)に取り付けられるチャックピン。ピン装着することにより加工物のチャックがスムーズに行えます。
ピンチャック

設置写真

取付例

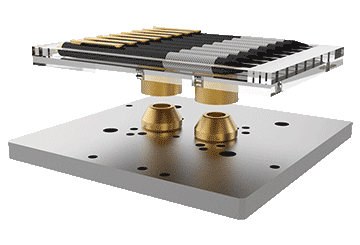

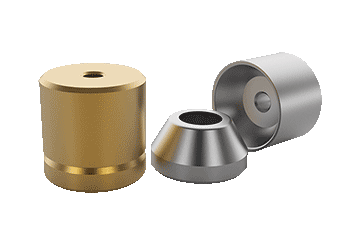

ポジションチャック治具

治具を使ったマーキングをする際に治具とテーブルにポジションチャックを取付けて使用すると、外しても同じ位置に設置することが出来ます。
同ポジション治具

設置写真

設置例

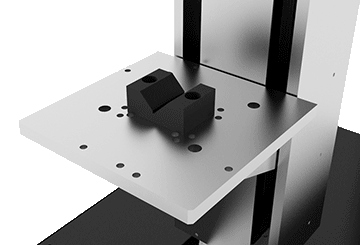

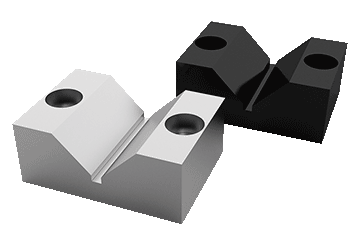

V字治具

V字なので、パイプなど丸形状などのパーツが転がらず同じ位置に設置できます。
V字治具

設置写真

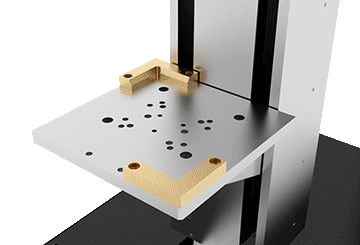

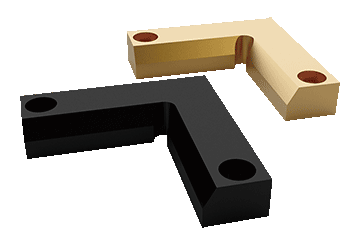

L字治具

L字治具

設置写真
