Lasox レーザー装置の特徴 No4

LaSoXシステムの19の特徴

なぜLaSoXレーザーマーキングがシステムが選ばれているか?選ばれる理由の19の特徴をご覧下さい。

色々なマーキング方法。
バーコード・写真・深彫り・切断

マーキング方法マーキング方法

詳細詳細

エクセルと連動してのマーキング

レーザーマーカー 専用台レーザーマーカー 専用台

詳細詳細

ガルバノスキャンヘッド方式のマーキング

ガルバノスキャナーガルバノスキャナー

詳細詳細

マーキング箇所を赤LEDで表示

レーザー装備レーザー装備

詳細詳細

コンパクトで考えられた本体

コンパクト設計コンパクト設計

詳細詳細

正面とサイドはフルオープン式で使いやすい

レーザーマーカー 専用台レーザーマーカー 専用台

詳細詳細

自動ステージXYZ軸で作業効率が変わる

XYステージXYステージ

詳細詳細

360度自動マーキングを可能にする自動回転装置

レーザー自動回転装置レーザー自動回転装置

詳細詳細

マーキングをフルに活用できる室内機能

レーザー自動ステージレーザー自動ステージ

詳細詳細

パソコンと連動する自動高さ調整が標準装備

レーザーの自動高さセンサー

詳細詳細

使いやすいフロントパネルとスイッチ

レーザー用スイッチ

詳細詳細

Z・Y・R軸を手動で操作可能なジョイスティック

ジョイスチック

詳細詳細

大きなワークにもマーキング可能な設計

大きなマーキング

詳細詳細

液晶モニター、スタンドが側面に標準装備

レーザー一体式

詳細詳細

考えられた安全設計。警告LEDとインターロック

レーザー安全装置

詳細詳細

拡大表示する同軸モニターを装備可能

同軸カメラ レーザー用カメラ

詳細詳細

テレセントリックレンズを搭載可能

テレセントリックレンズ

詳細詳細

オートフォーカスシステムを搭載可能

レーザー用オートフォーカスシステム

詳細詳細

レーザーを使いやすくする豊富なオプション

レーザー オプション

詳細詳細

レーザーマーキング装置 Lasox

集光FΘレンズ/テレセントリックレンズ。

テレセントリックレンズ
レンズを交換すれば、ワークスペースとレーザー径(繊細さ)が変わる。レーザーヘッドに取り付けられているレーザー用レンズを交換すれば、ワークスペースを変える事が出来ます。標準付属のレンズは、100㎜用なので100x100mmの範囲でマーキングできます。レンズ交換によりレーザー径も変わります。50㎜用レンズに交換すれば、通常レンズでマーキングしている時より、繊細なマーキングが可能です。
・レンズ:50㎜用 - 50㎜ x 50㎜
・レンズ:100㎜用 - 100㎜ x 100㎜(付属品)
・レンズ:160㎜用 - 160㎜ x 160㎜
※レンズに関しては、お問い合わせ下さい。

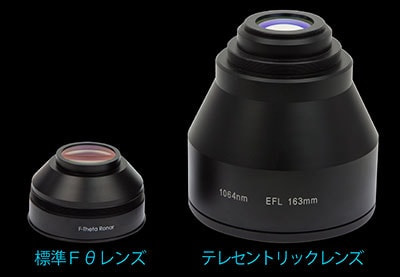

LaSoXレーザーシステムには、オプションでテレセントリックレンズを搭載が可能です。テレセントリックレンズとは、レンズがレーザー光を垂直にしてマーキングできるレンズです。一般的なFθレンズは、レーザービームは照射面に斜めに当たるため、スポットが伸び、穴あけ加工や切断加工をすると切断面が少し斜めになってしまいます。テレセントリックレンズは、垂直にビームが当たるように設計されているため、穴あけ加工時には穴が円形となり、切断加工時には切断面が垂直になります。標準的なマーキングをした場合、Fθレンズでマーキングしたものと、テレセントリックレンズでマーキングしたものとの違いは肉眼ではわかりません。左の写真は、両レンズ同じスペックのレンズです。テレセントリックレンズの場合同じスペックでも大きさがまったく異なります。

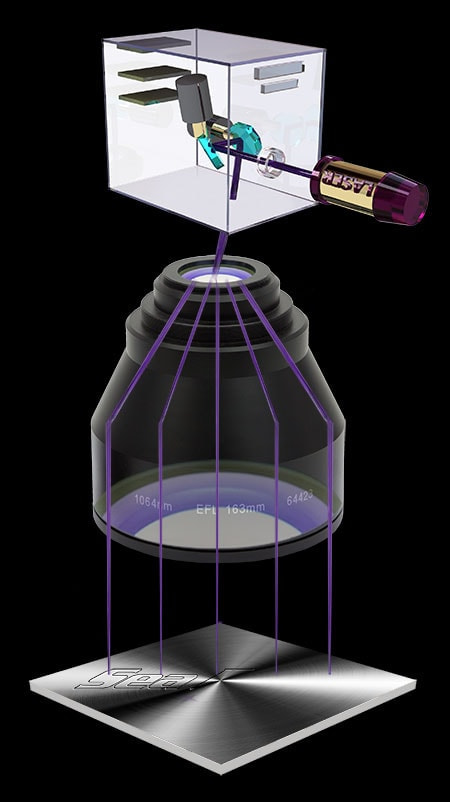

テレセントリックレンズ

LaSoXレーザーシステムは、テレセントリックレンズが搭載可能。
レーザー光が垂直に落ちる為、深彫りや切断、繊細なマーキングに力を発揮します。

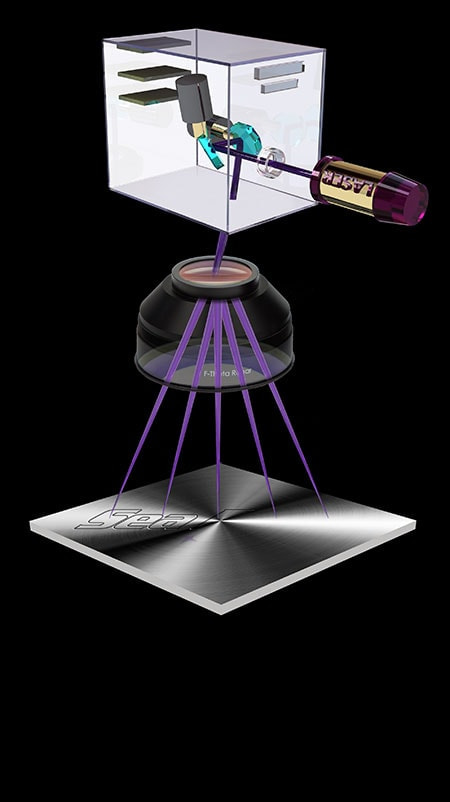

一般的なFθレンズ

一般的なレーザー用レンズ。標準搭載されているレンズです。
斜めにワークに光があたるため、深彫りや切断をした際に、切断面が少し斜めになります。

レーザーマーキング装置 Lasox

3Dマーキング/オートフォーカスシステム

オートフォーカスシステム(3Dマーキング)も搭載も可能。


レーザーマーキング装置 Lasox

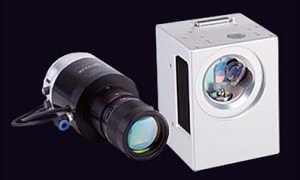

レーザー用拡大カメラ 同軸タイプ

拡大表示する、カメラを装備可能。

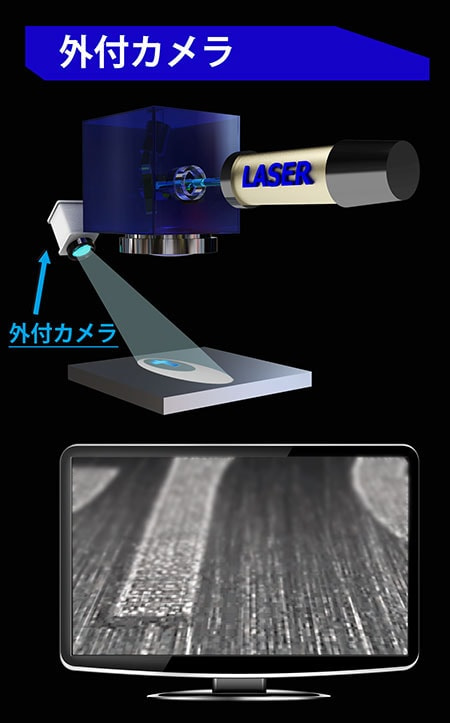

従来は、外付けカメラを取り付けていました。下記の図を見て頂ければ分かるように外付けカメラですと、斜めからの映像になるため、マーキングの検品や位置あわせには不向きでした。

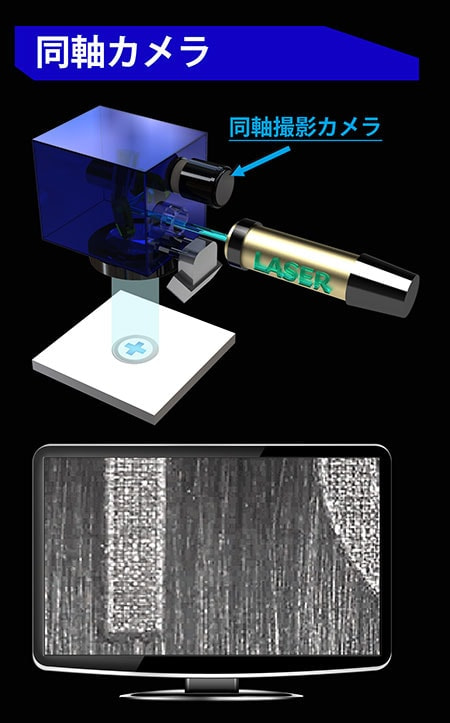

LaSoXシステムはレーザーと同軸上にカメラを設置真上から見た映像を映すことができます。
小さいパーツのマーキングや、検品、研究等に力を発揮します。
